Courbe de résonance à l'oscilloscope

christian@loverde.netNOSPAMNOSPAM

---

1. Circuit étudié
2. Circuit équivalent à la résonance
3. Un peu de théorie
4. Montage globale
5. Graphes observés à l'oscilloscope
6. La wobulation
7. Retour page d'accueil

---

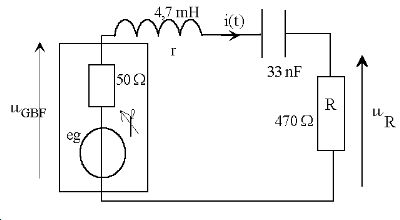

1. Circuit étudié:

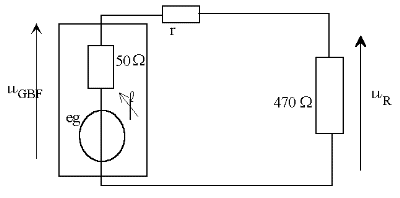

2. Circuit équivalent à la résonance:

A la résonance le circuit est résistif. La tension aux bornes de R est l'image du courant.

3. Un peu de théorie;:

La résonance d'intensité a lieu lorsque la fréquence est égale à la fréquence propre du circuit RLC:

Expression de Iefficace en fonction de f:

Iefficace passe par un maximum quand la fréquence varie:

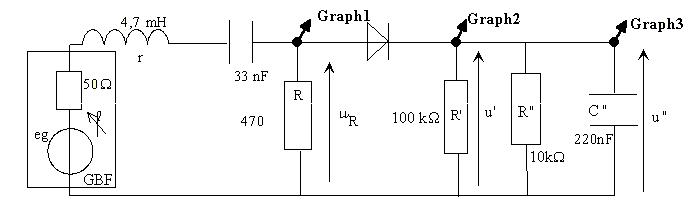

4. Montage globale:

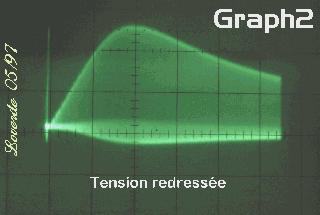

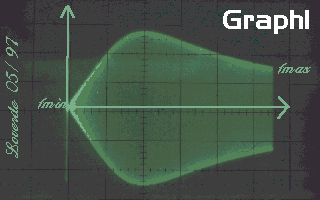

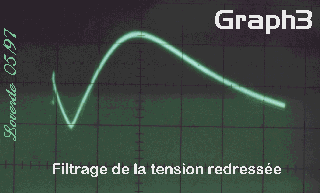

5. Graphes observés à l'oscilloscope:

6. La wobulation:

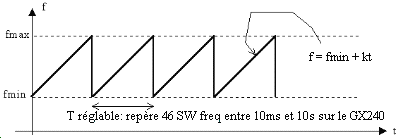

Pour observer la courbe de résonance à l'oscilloscope, il suffit de faire varier la fréquence:

Le générateurs de signaux est en mode "balayage de fréquence.
La fréquence du signal est modulé selon une loi linéaire (LIN) ou logarithmique en interne (INT).
Sur le GX240 on règle f_min et f_max par la touch SWEEP.

• Réglage oscilloscope:

  • Sur la voie 2:
    visualisation des tensions u_GRAPH1, u_GRAPH2 ou u_GRAPH3.
  • Sur la voie 1:
    sortie de la dent de scie linéaire qui commande le balayage de fréquence (repère 103 à l'arrière du GBF GX240.
• Gamme de fréquence: 100 k
• Régler f_MAX à 52 kHz et f_MIN à150 kHz

• Oscilloscope en XY

[Retour page d'accueil]

---

©1999 - Loverde Christian, Physique Appliquée
Lycée Jaufré Rudel BLAYE 33390
