3.1 Fonction d’usage
Les pompes volumétriques de la série 590 permettent de
réguler automatiquement le débit d’introduction de solutions de type parentéral
(administration autre que par les voies digestives). Celles-ci utilisent un
mécanisme de type péristaltique pour maintenir le débit du fluide perfusé à la
valeur désirée.
Péristaltique : un mouvement péristaltique est un mouvement qui se produit dans les organes
tubulaires (comme le tube digestif) et provoque le déplacement du contenu de
l’organe (définition du dictionnaire Larousse).
Le gros avantage d’une pompe utilisant ce principe réside dans le fait qu’aucune partie mécanique n’est en
contact avec le produit déplacé.
3.2 Caractéristiques
Les pompes IVAC 590 peuvent fonctionner connectées directement sur le secteur EDF ou sur leur batterie
interne. Un ensemble de suspension situé sur la face arrière permet une utilisation portable.

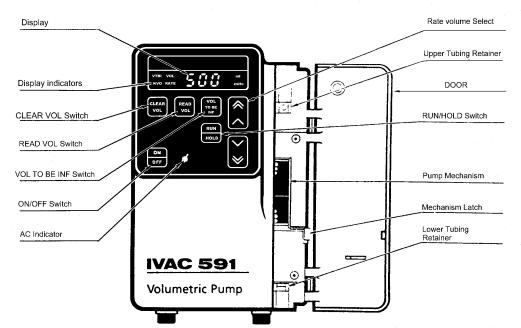

Un clavier sensitif et des afficheurs sur la face avant permettent un dialogue aisé entre l’opérateur et
la pompe.
Cahier des charges
| Gamme de débits |
1 à 999 ml/hr par pas de 1 ml/hr |
| Temps de réponse à un changement de débit |
Instantané |
| Gammes de volumes à infuser |
0 à 9999 ml par pas de 1 ml |
| KVO |
keep vein open' 5ml/hr ou débit en cours si <5ml/hr |
| Batterie (interne) |
6 VDC |
| Dimensions |
Hauteur : 19,3 cm
Largeur : 13,0 cm
Profondeur:18,3 cm |
| Poids |
2,7 kg |
Température
Fonctionnement
Stockage
|
10°C à 40°C
-35°C à 60°C |
| Fonctionnement sur batterie |
Environ 6 heures avec un débit de 125 ml/hr
la batterie étant complètement chargée |
| Alimentation électrique |
220 - 240 V AC ; 50/60 Hz ; 0,07 A 2P + T |
| Courant de fuite à la terre |
maximum de 100 µA |

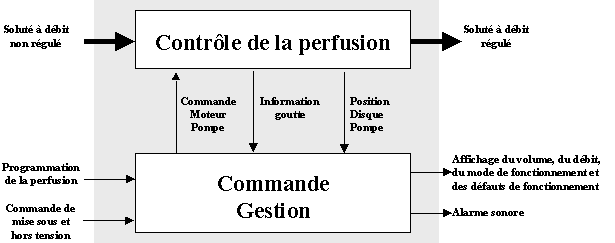

3.3 Schéma fonctionnel de niveau 2

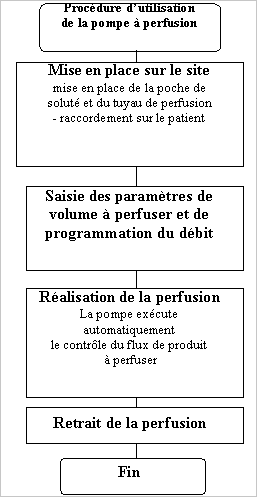

3.4 Procédure d’utilisation de la pompe à perfusion
3.5 Organigramme de mise en route simplifiée de la pompe
