" Eteindre " une source

" Eteindre " une source, c'est rendre le circuit passif entre A et B c'est à dire rendre la source inactive.

• Sources indépendantes:

1. Une source de tension est remplacée par un fil;
2. Une source de courant est remplacée par une ouverture de circuit.

• Sources commandées:

Une source non indépendante ou commandée ne peut être " éteinte ". Exemples:

1. dans un circuit à transistor le courant de collecteur I_C est commandé par le courant de base; on ne peut agir sur lui directement, donc on ne peut " éteindre " cette source.

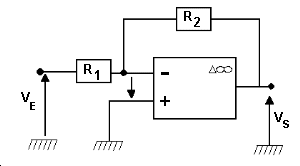

2. de même dans un montage à amplificateur opérationnel, la tension de sortie est commandée par la tension d'entrée; on ne peut agir sur elle directement, donc on ne peut l' " éteindre ".

Retour à Théorème de superposition

Retour à Calcul de R₀
