Eteindre la deuxième source

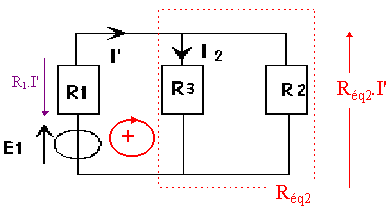

• Faire un schéma du circuit correspondant:

• Calculer le courant débité par le générateur restant E₁, R₁ en simplifiant au besoin le circuit et en utilisant la loi des mailles :

E₁ - R₁.I' - R_{éq 2}.I' = 0 à

• En déduire le courant I₂ traversant R₃ par le diviseur de courant:

• Terminer en additionnant les courants dus à chaque source. Le courant traversant R₃ est donc: I = I₁ + I₂
