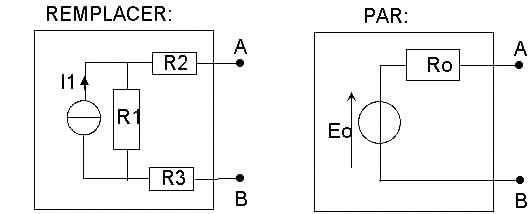

La transformation de Thévenin:

Calcul de E₀:

E₀ = tension à vide entre A et B = (U_AB)₀

Remarque: à vide pas de courant dans R₂ et dans R₃ (ici E₀ = R₁.I₁)

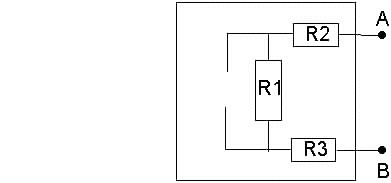

Calcul de R₀ :

On "éteint" les générateurs:

source de tension fil

source de courant branche ouverte.

R₀ = R₁+R₂+R₃

Remarque: Les résitances sont en série si de A vers B on les traverse toutes. Sinon il y a des groupements de résistances en parallèle.
