Blaye le 21 janvier 1999
Première STI, Devoir n°4 (1h)
PHYSIQUE APPLIQUEE
Dans chaque montage, on supposera l'AOp parfait: courants d'entrée nuls, tension différentielle d'entrée nulle en mode linéaire, alimentation des AOp
et tension de saturation
.
1. Étude du comportement d'un Amplificateur opérationnel en boucle ouverte:

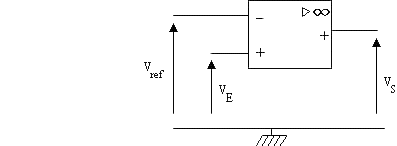

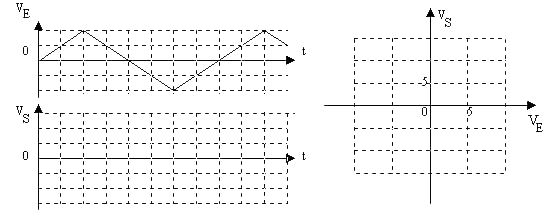

On donne Vref = 5V, représenter la tension VS(t) et la caractéristique VS = f(VE) si VE(t) est une tension alternative triangulaire de valeur maximum 10 V:
Quel est le mode de fonctionnement de l'AOp? Quelle est la fonction du montage?
2. Vitesse limite de montée du signal:

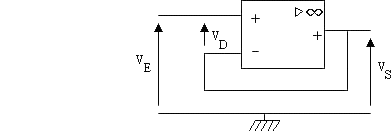

Quel est le mode de fonctionnement de l'AOp. Déterminer la valeur de la tension différentielle d'entrée VD .
Exprimer VD en fonction de VE et de VS. En déduire la relation entre VS et VE. Quelle est la fonction du montage?
La tension VE(t) est une tension alternative rectangulaire de maximum 10V . Pour la fréquence f = 10,7 kHz de la tension d'entrée la tension VS(t) est représentée:
Déterminer le Slew Rate (vitesse limite de montée du signal de sortie) en V/µs: SR =
3. Amplificateur en régime linéaire:

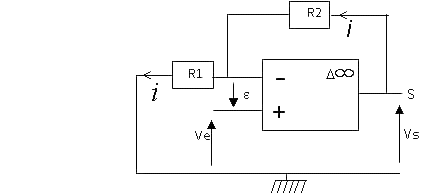

Déterminer la relation entre VE et VS . La tension VE est une tension continue de valeur 5V.
On donne R1 = 1 kW; R2 = 1,2 kW . Déterminer la tension VS.
Quelle est la valeur maximum de VE permettant un fonctionnement linéaire de l'AOp?
