Lycée Jaufré Rudel
Blaye le 13 octobre 1998
Première STI, Devoir n° 1

PHYSIQUE APPLIQUEE

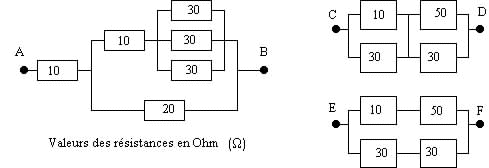

Exercice n°1: Calculs de résistances équivalentes 3points

Calculer les résistances équivalentes aux groupements suivants:

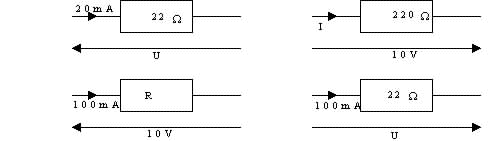

Exercice n° 2: Conventions de signes 4 points

Déterminer la tension U aux bornes du dipôle ou l'intensité I du courant le traversant ou sa résistance R, selon le cas:

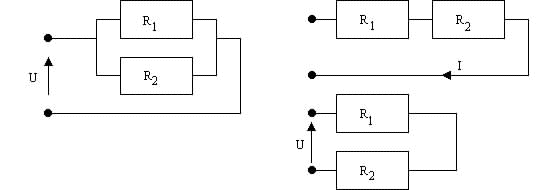

Exercice n° 3: Puissance absorbée 3 points

Calculer, dans chaque cas, la puissance absorbée par le montage:

on donne: R₁ = 470 W; R₂ = 2,2 kW; U = 12 V et I = 100 mA.

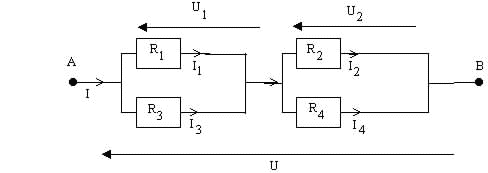

Exercice n° 4: Loi d'Ohm 5 points

Dans le circuit ci-dessous, on donne: R₁ = 8 W; R₂ = 12 W; R₃ = 2 W; R₄ = 8 W et U = 24 V.

1) Déterminer l'expression littérale de l'intensité du courant I en fonction de R_e , la résistance équivalente à l'association des résistances R₁ , R₂ , R₃ et R₄ . Calculer I.

2) Calculer la puissance dissipée dans chaque résistance. Méthode au choix.

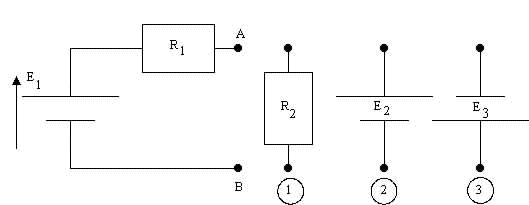

Exercice n° 5: loi des mailles 5 points

Soit le circuit suivant:

1) Cas n°1: on branche la résistance R₂ entre A et B. Déterminer l'expression du courant I₁ la traversant.

2) Cas n°2: on branche le générateur E₂ entre A et B. Déterminer l'expression du courant I₂ dans le circuit.

3) Cas n°3: on branche le générateur E₃ entre A et B. Déterminer l'expression du courant I₃ dans le circuit.

4) Application numérique: calculer I₁ , I₂ , I₃ sachant que E₁ = E₂ = E₃ =12 V; R₁ = R₂ = 220 W.
