On
étudie un dispositif (figure 1) fournissant un signal rectangulaire
vs(t) de fréquence fixe et de rapport cyclique commandé par un
convertisseur numérique-analogique.
Indications
Tous les composants sont considérés comme parfaits:
les amplificateurs opérationnels sont alimentés sous ±E = ±15 V; les tensions de saturation sont
± VSAT = ±E .
la tension aux bornes des diodes passantes est négligeable;
la tensionVCEdes transistors saturés est négligeable;
les inverseurs logiques
sont alimentés sous E = 15V ; leur impédance d'entrée est infinie et
leur caractéristique de transfert est donnée (figure 2).
Remarques
L'étude littérale de chaque fonction du dispositif (figure 1) est indépendante.
La feuille réponse est à rendre avec la copie.
I - ÉTUDE DE L'ASTABLE

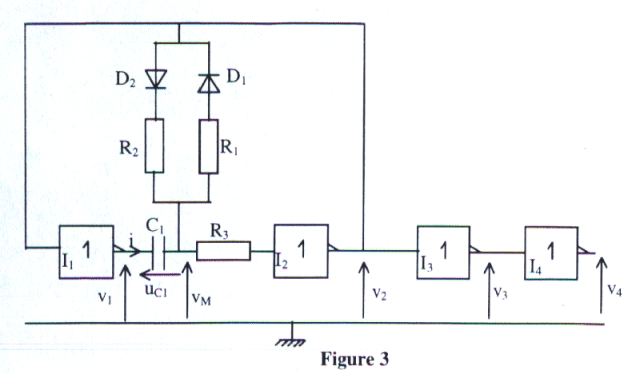

(figure 3)
On réalise l'astable avec les inverseurs lociques Il et I2 ; on complète le montage avec les inverseurs I3
et I4 . R1 = 47 kW.R2= 1,8 kW , R3 = 1 MW, C1 = 7 nF.
1) I2 commute à l'instant t = 0, et sa sortie passe à l'état bas : v2 =0. On note 0- l'instant
immédiatement antérieur à t = 0 ; donner, en les justifiant, les valeurs de v2(O-), vM(O-), v1(O-), uC1(O-).
2) On note O+ l'instant immédiatement postérieur à t = 0 ; donner, en les justifiant, les valeurs de v2(O+), vl(O+), uC1(O+); en déduire vM(O+). Préciser l'état des diodes.
3) Dessiner alors le circuit de charge du condensateur. En déduire que l'équation différentielle que vérifie uc1 est : uc1 + R1C1
= E.
4) La tension uC1 augmentant exponentiellement, calculer la durée t1 au bout de laquelle I2 commute à nouveau, littéralement, puis numériquement.
On rappelle qu'un condensateur dont la tension v évolue exponentiellement avec la constante de temps t vers une limite asymptotique
(pour t
) met, pour passer d'une tension Vi à une
tension Vf , une durée
5) La deuxième phase commence à l'instant où v2 , passe à E.
Expliquer, sans calcul, pourquoi la durée de cet état est différente de t1.
A l'aide du chronogramme de v2(t) donné sur la feuille réponse, déterminer la fréquence du signal.
6) Représenter les tensions v3(t) et v4 (t) sur la feuille réponse.
